产品简介

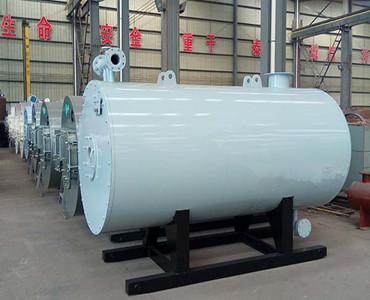

　　YY(Q)W卧式燃油/气导热油炉是一种新型供热设备，以燃油、气为热源。锅炉以导热油为载体通过循环泵强制热载体通过循环油泵强制热载体液相循环，将热量输送给用热设备后在返回热炉从新加热。锅炉受热面结构紧凑，受热面由内、中、外(或内、外)密排的圆盘管构成，内盘管为辐射受热面，中、外盘管与内盘管的外表面构成对流受热面。

　　YY(Q)W卧式燃油/气导热油炉燃料在内盘管组成的燃烧室内燃烧放热，经辐射受热面吸收大部分热量后，高温烟气进入对流受热面并进行换热。高温烟气出锅炉后在空气预热器中加热锅炉燃烧所需的空气，经除尘器由引风机将烟气送至烟囱排入大气。

　　YY(Q)W卧式燃油/气导热油炉广泛适用于化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥、沥青、金属、涂装、木材加工、造纸印刷、原子能工业等。

技术参数

型号	YY(Q)W-120Y、Q	YY(Q)W-240Y、Q	YY(Q)W-350Y、Q	YY(Q)W-500Y、Q	YY(Q)W-700Y、Q	YY(Q)W-1000Y、Q	YY(Q)W-1200Y、Q	YY(Q)W-1400Y、Q
额定热功率(KW)	120	240	350	500	700	1000	1200	1400
热效率(%)	90	90	90	91	92	91	91	91
设计压力(Mpa)	1.3	1.3	1.3	1.3	1.1	1.1	1.1	1.1
工作压力(Mpa)	1.0	1.0	1.0	1.0	0.8	0.8	0.8	0.8
高工作温度(C)	300	300	300	320	320	320	320	320
炉内容油量(m3)	0.1	0.15	0.25	0.3	0.5	0.8	1	1.1
循环油量(m3/h)	9.6	19.3	28.1	31.5	56.2	75.6	75.6	88.2
配管连接口径(DN)	65	65	80	80	100	125	125	125
参考重量(t)	1.6	2.3	2.8	3.2	4.1	5.6	7.3	8.3
锅炉尺寸长、宽、高（mm）	1600 1020 1520	1930 1230 1868	2110 1390 2055	2208 1390 2055	3240 1470 2260	3300 1670 2587	4145 1900 2786	4607 2000 3045

型号	YY(Q)W-1800Y、Q	YY(Q)W-2100Y、Q	YY(Q)W-2400Y、Q	YY(Q)W-3000Y、Q	YY(Q)W-4100Y、Q	YY(Q)W-4700Y、Q	YY(Q)W-5800Y、Q
额定热功率(KW)	1800	2100	2400	3000	4100	4700	5800
热效率(%)	92	92	92	92	90	90	90
设计压力(Mpa)	1.1	1.1	1.1	1.1	1.1	1.1	1.1
工作压力(Mpa)	0.8	0.8	0.8	0.8	0.8	0.8	0.8
高工作温度(C)	320	320	320	320	320	320	320
炉内容油量(m3)	1.18	1.7	1.85	3.94	3.2	4.2	4.5
循环油量(m3/h)	96.7	112.8	151.2	189	200	246.8	300
配管连接口径(DN)	150	150	150	150	200	200	250
参考重量(t)	8.74	9.69	11	17.8	25.5	31	37.5
锅炉尺寸长、宽、高（mm）	4607 200 3045	5017 2050 3080	5083 2200 3180	5983 2420 3404	6300 2800 3300	7285 2570 3760	7000 3100 3600

性能优势

1 精准控温

导热油炉温度高、压力低

2 多功能安全防爆装置

炉体尾部设有防爆装置，燃料发生爆燃瞬间产生的高能量，能自动复位。同时具有关火视镜和检修通道，维护方便

3 精密盘管设计

炉体内、外螺旋盘管采用多头、小管径钢管制成、盘管的热膨胀性能好、应力低、安全可靠

4 三回程设计

烟气三回程介质流经内外盘管对流受热面，采用较高的合理的烟气流速保证炉体的充分换热，锅炉具有较高的热效率

5 出力充足

锅炉受热面布置合理，面积大、传热效果好；供热高达300℃以上，一般工作压力在1MPa一下，安全可靠

6 结构紧凑

锅炉结构紧凑，大大节约了锅炉房的占地面积
